板框式压滤机的工作原理与特点
时间:2018-02-08文章来源:未知 人气:
次
板框式压滤机作为固液分离设备有很悠久的历史，板框式压滤机是很成熟的脱水设备，在欧美早期的污泥脱水项目上应用很多，板框压滤机的结构较简单，操作容易，稳定，过滤面积选择范围灵活，单位过滤面积占地较少，过滤推动力大，所得滤饼含水率低，对物料的适应性强，适用于各种污泥。

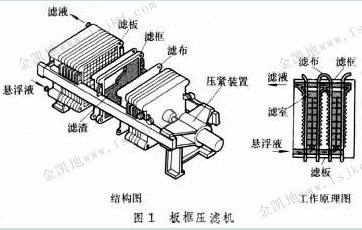

板框式压滤机原理图
板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽，其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入 悬浮液、洗涤水和引出滤液。板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室，在滤 布上形成滤渣，直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。随后打开压滤机卸除滤渣，清洗滤布。板框式压滤机为一板一框式结构，能承受的过滤压力较低（通常小于 0.6MPa ） 适合滤纸等强度较低且经常更换的过滤介质；翻板接液系统 属于配套装置，在压滤机滤板下方装置了两块协调工作的翻板， 在过滤过程中两个翻板面处于闭合状态，可将过滤过程中的滴漏液或冲洗滤布或滤板时的冲洗水导入旁边的积液槽，以保证滤饼不被二次污染。同时我们的板框式压滤机同样可以配备自动接液、三菱PLC智能管理系统、人机智能界面等功能。
其特点是适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～1.6兆帕，特殊的可达3兆帕或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为 200～2000毫米，框厚为16～80毫米，过滤面积为1～1200㎡。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。
板框式压滤机设备重量与体积大，采用而该类型的污泥脱水机采用间断运行方式，时产50kg/h固体，生产率相对较小，但是脱水率较高，泥饼含水率可达70%-85%，此外，该设备还有需专人看守，自动性较差；活动部件多，不稳定；设备投资稍低；维修难度大；操作较为复杂，须专人管理；使用寿命短等特点。
板框式压滤机原理图
板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽，其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入 悬浮液、洗涤水和引出滤液。板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室，在滤 布上形成滤渣，直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。随后打开压滤机卸除滤渣，清洗滤布。板框式压滤机为一板一框式结构，能承受的过滤压力较低（通常小于 0.6MPa ） 适合滤纸等强度较低且经常更换的过滤介质；翻板接液系统 属于配套装置，在压滤机滤板下方装置了两块协调工作的翻板， 在过滤过程中两个翻板面处于闭合状态，可将过滤过程中的滴漏液或冲洗滤布或滤板时的冲洗水导入旁边的积液槽，以保证滤饼不被二次污染。同时我们的板框式压滤机同样可以配备自动接液、三菱PLC智能管理系统、人机智能界面等功能。
其特点是适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～1.6兆帕，特殊的可达3兆帕或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为 200～2000毫米，框厚为16～80毫米，过滤面积为1～1200㎡。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。
板框式压滤机设备重量与体积大，采用而该类型的污泥脱水机采用间断运行方式，时产50kg/h固体，生产率相对较小，但是脱水率较高，泥饼含水率可达70%-85%，此外，该设备还有需专人看守，自动性较差；活动部件多，不稳定；设备投资稍低；维修难度大；操作较为复杂，须专人管理；使用寿命短等特点。
